3112C籠式雙座調節閥
3112C 籠式雙座調節閥
3112C cage-type double-seat control valve
特點
改進型壓力平衡式調節閥，為重負荷工況而設計。閥芯采用壓力平衡結構，
閥腔內設有一個改養套筒周田流體平穩流動的導流置。壓降損失小，流量大、可調節范圍廣。
適用范圍
適用于純凈介質(不適于槳液)
適用于要求動態穩定性好，躁音低、空化/閃蒸等，高低溫、高壓、高壓差流體控制條件下使用。
一般應用于鋼廠、石化、電廠、造紙等行業。

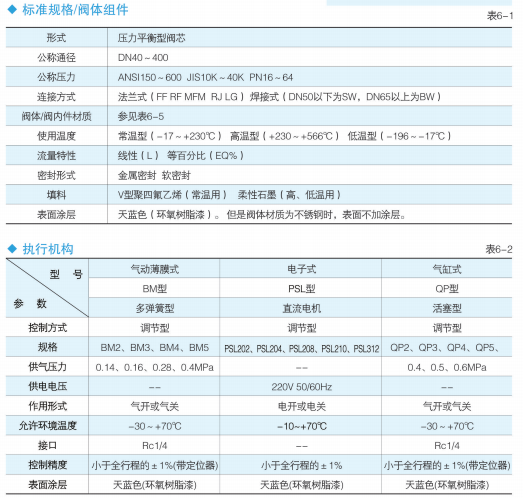

| 技術規格 TECHNICAL SPECIFICATIONS | |
| 型號/Model | 3112C,3112E |
| 公稱通徑/Nominal Diameter | (1-1/2A~20A)DN40~DN500 |
| 公稱壓力/Nominal Pressure | ANSI Class150~600,PN1.0MPa~PN10.0MPa |
| 介質溫度/Medlium Temperature | -196~+538℃(高壓時可達565℃，can be up to 565℃；under high pressure) |
| 連接方式/Connection Type | 法蘭式(RF/MFM/RJ),焊接式（50A以下為SW,80A以上為BW）Flange(RF、MFM、RJ），Weld ends(SW:2" and under,BW:3" and over) |
| 閥體材質/Material of Valve Body | WCB、WC6、WC9、CF8、CF8M、CF3M、HC、HB、Monel |
| 閥內件材質/Material of Valve Trim | 304SS、316SS、316LSS、17-4PH、HC、HB |
| 可調比/Rangeability | 50:1 |
| 流量特性/Flow Characteristics | 等百分比、線性、改良等百分比 Equal percentage、Linear、ModlifiedEQ% |
| 閥座泄漏量/Valve Seat Leakage | 硬密封Metal seat:ANSI ClassV,Vor MSS-SP-61 軟密封Soft seat:ANSI Class VI |
| 執行機構/Actuator | BM氣動薄膜執行機構Pneumatic Diaphragm Actuator QP氣動活塞式執行機構Pneumatic Cylinder Actuator PSL全電子式執行機構Solid State Electronic Actuator |
