3111F襯塑波紋管調節閥
3111F 襯塑波紋管調節閥
3111F plastic-lined bellow control valve
特點

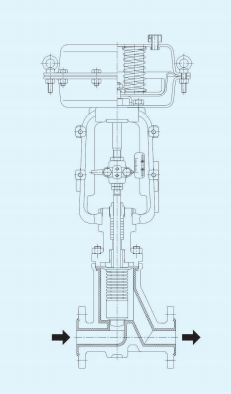

襯塑波紋管調節閥是由直行程的單座調節閥和氣動執行機構或手動執行機構組成。
閥門采用分離式結構設計原理。閥體的材料是碳鋼、不銹鋼，里面襯有4-5mm厚的耐腐蝕、耐老化的聚全氟乙丙烯F46，采用流動成型工藝。耐腐蝕，幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕。可交換的四氟閥座和閥芯。閥桿密封是通過波紋管和四氟填料函雙重密封的。泄漏量小，由于閥芯、閥座采用軟密封，故泄漏量低。可交換的執行機構。氣動執行機構帶有防轉結構。
適應范圍
廣泛應用于對酸堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
適應于貴重、易滲透介質的控制。
泄漏量較小密封較嚴格的場合。
| 技術規格 TECHNICAL SPECIFICATIONS | |
| 型號/Model | 3111F |
| 公稱通徑/Nominal Diameter | (1/2A~8A)DN15~DN200 |
| 公稱壓力/Nominal Pressure | ANSI Class150~300,PN1.0MPa~PN4.0MPa |
| 介質溫度/Medlium Temperature | -196~+538℃(高壓時可達565℃，can be up to 565℃；under high pressure) |
| 連接方式/Connection Type | 法蘭式(RF/MFM/RJ),焊接式（50A以下為SW,80A以上為BW）Flange(RF、MFM、RJ），Weld ends(SW:2" and under,BW:3" and over) |
| 閥體材質/Material of Valve Body | WCB/CF8+F46、WCB/CF8+PFA、WCB/CF8+PTFE |
| 閥內件材質/Material of Valve Trim | 304+F46、316+F46、HC276合金材料 |
| 可調比/Rangeability | 50:1 |
| 流量特性/Flow Characteristics | 等百分比、線性、開關 Equal percentage、Linear、On-off |
| 閥座泄漏量/Valve Seat Leakage | ANSI Class IV |

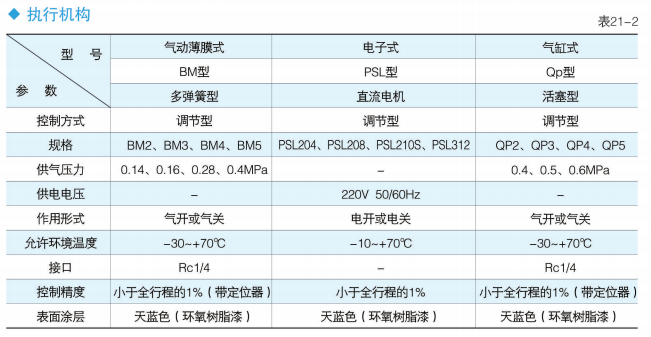

| 執行機構/Actuator | BM氣動薄膜執行機構Pneumatic Diaphragm Actuator QP氣動活塞式執行機構Pneumatic Cylinder Actuator PSL全電子式執行機構Solid State Electronic Actuator |
